产品特点

1. 直立安装

2. 外壳采用不锈钢材料制造

3. 可安装多种一体化摄像机

4. 红外LED照明器

5. OSD功能菜单

6. 360°水平连续旋转

7. +90°~ -90°垂直转动

8. 防护等级达到IP68

9. 采用支架安装或基座安装

10. 室内、室外安装，全天候使用

产品描述

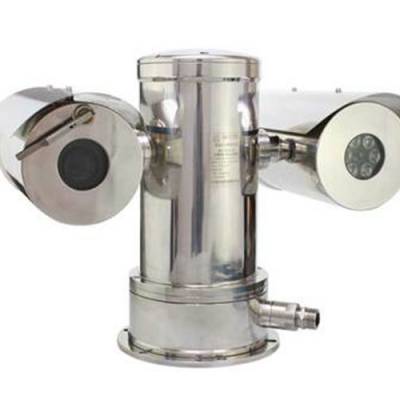

YHW156（Ex）防爆一体化万向摄像仪是的防爆监控设备，在环境照度较低的情况下，搭配红外LED照明器，可在中距离范围内取得不错的夜视效果。该产品可用在具有易燃易爆气体、可燃性粉尘的环境中。

集高清晰一体化彩色摄像机、红外LED照明器、变速云台和多功能解码控制器于一体，集成多种通讯协议和通讯速率。

随机配置遮阳罩、雨刮器，并且配备自动加热组件。自动加热组件能设备在-40℃到+60℃温度条件下长时间稳定工作。

100VAC~240VAC宽电压工作范围。

具备可变的水平和垂直转速，云台的转速取决于镜头的焦距和摇杆的幅度，快40°/s，可达0.1°/s，即使在长焦端也可轻松捕捉活动对象；360°水平连续旋转，-90°~+90°垂直转角。

具备128个预置位，预置位包括云台水平和垂直的位置和镜头的焦距位置。

通过OSD菜单，能对摄像机的各项参数进行设置；并且能够实现花样扫描、矢量扫描等功能。

安装方便，维护简单，可选用固定支架、基座、立柱、塔架方式安装。

建议使用的配件

YH-Jxd                 防爆接线盒

KJ2028E/D            防爆控制箱

YHZ-B6                 壁装支架

认证

防爆标志                        ExdⅡCT6 / DIP A20 TA, T6

防爆合格证号                 CNEx11.0297

机械指标

材质                               不锈钢304 或者316L

防护等级                        IP68

水平转动                        360°连续旋转

垂直转动                        +90° ~ -90°

水平转动速度                 0.1°/S ~ 40°/S

垂直转动速度                 0.1°/S ~ 40°/S

单位重量                        35Kg

运输重量                        38Kg

安装方式                        固定支架、基座、立柱

红外灯组件

光源形式                        红外LED

投射距离                        约100米

投射角度                        10°

波长                               850nm

控制方式                        自动 / 手动

环境指标

大气压力                      86～106KPa

环境温度                      -40℃~+60℃

相对湿度                      ￡95%RH(+25℃)

产品尺寸

安装尺寸

电气指标

输入电压 100VAC~240VAC

工作电流 ＜1A

功耗 约100W

通讯方式 RS-485

通讯速率 多种、可设置

通讯协议 多种、可设置

预置位数量 128

预置位精度 ±0.1°

自动加热 低于-10℃时启动自动加热

电气连接 6芯综合电缆，引出约3米

  其中：

  3芯电缆连接电源

  2芯屏蔽电缆连接控制信号

  同轴电缆输出视频信号

摄像机参数

以下为典型配置，其它规格的摄像机经确认后可作为选配。

品牌 SONY

型号 FCB-CX480CP

制式 PAL

图像传感器 1/4″ Exview HAD CCD

行扫描/场扫描 15.625KHz / 50Hz

像素 分辨率752(H) x 582(V)

镜头 高性能18倍光学变倍镜头 / 自动聚焦

  F1.4~3.0, f=4.1～73.8mm / 12倍电子放大

小焦距 0.29m（广角）/ 0.8m（长焦）

视场角 48°（广角）/ 2.8°（长焦）

照度 0.7Lux（彩色）/ 0.01Lux（黑白）

线数 480线

信噪比 > 50dB

视频输出 BNC接口 / 1.0Vp-p / 75Ω
